时间继电器应用实例详细解析

1、画出电路图，图中可以看到需要用到一个开关，一个普通继电器，一个时间继电器，一个检测金属的接近开关（本实例中用于检测车库门）

5、接近开关的黑色输出线，接入普通继电器KM的线圈触点，线圈触点出来接蓝色线（待用）

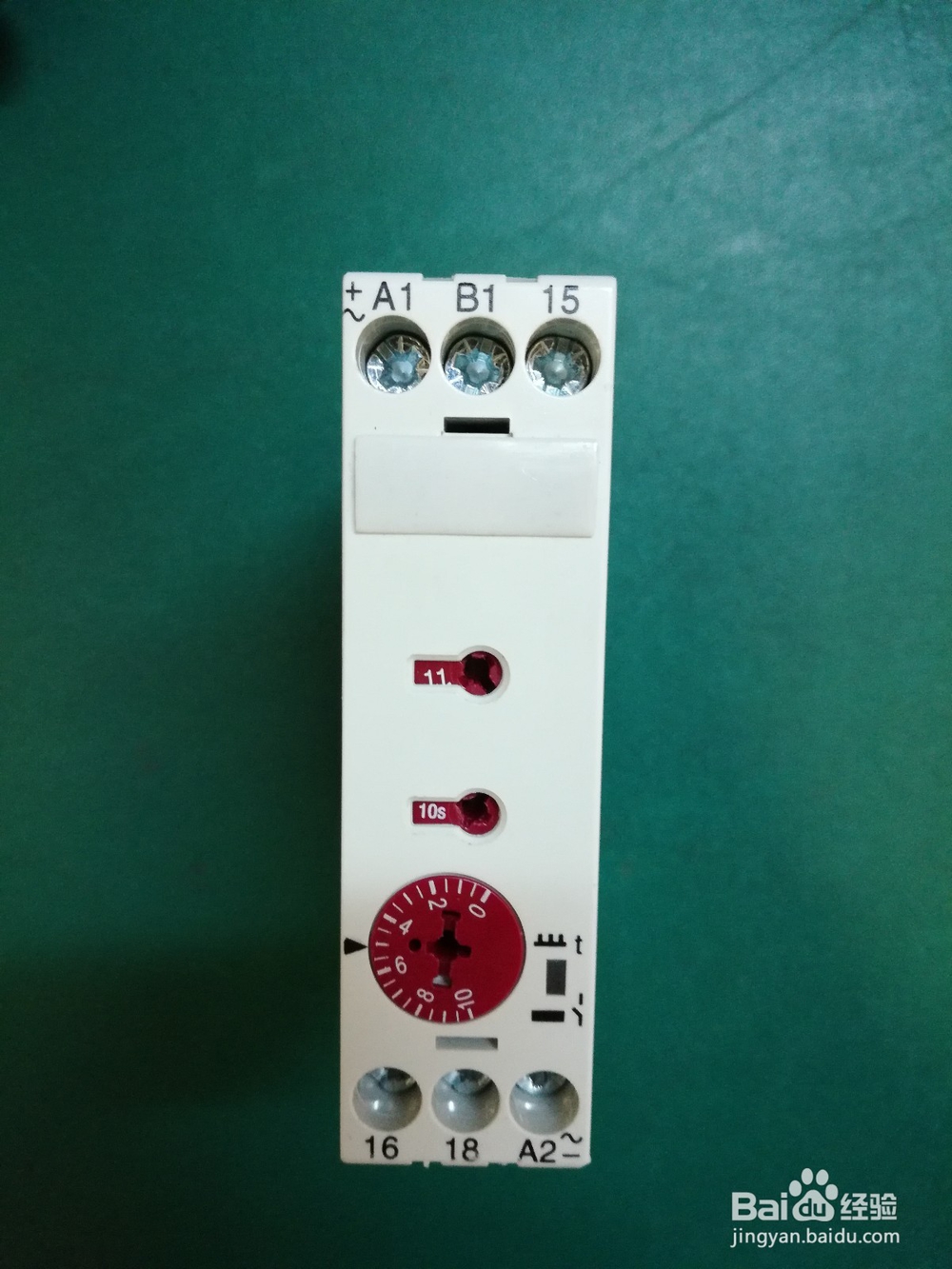

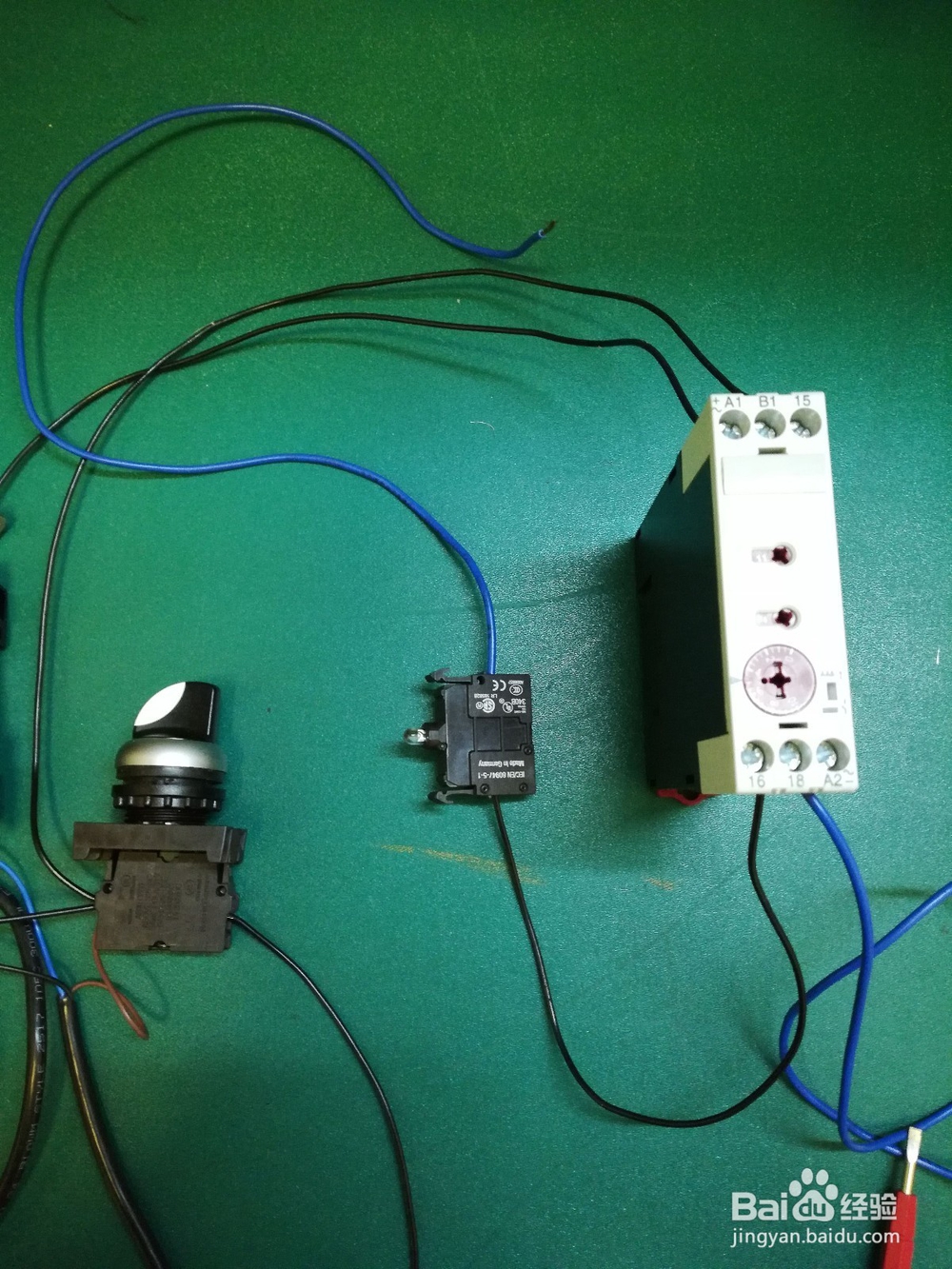

7、KM1出来的黑色线，接入时间继电器KT的线圈触点A1，线圈触点出来的A2接一根蓝色线（待用）

9、KT1出来的黑色线，接入报警指示灯（图中报警器），报警器出来接一根蓝色线（待用）

11、打开24V电源空开说明：普通情况下，我们可以通过直流电源转换器或者变压器等实现24V输出，这不是本实例的重点，不累述。

13、找一个金属物体，靠近接近开关该咿蛙匆盗动作相当于，车库门正常关闭了，并被接近开关检测到，指示灯不报警。实验中，当金属物体被接近开关检测到后，会断开报警器的线路，使报警器不能报警，图中，指姨胀兽辱示灯灭。另外，接近开关指示灯会亮，普通继电器的指示灯也会亮，这表示它们都处于动作状态了。

14、至此，该实验测试完成。
