主板时钟电路的工作原理是什么

1、 首先,我们要知道,目前主板的时钟电路主要由14.318MHZ晶振和时钟芯片组成,两者必须都能正常工作,否则会造成机器死机或工作时不稳定或是完成开不了机.

4、 时钟芯片在得到14.318MHZ晶振正常起振而来的频率后,紧接而来的是RESET#(即复位信号),这个信号一般会由主板经开启信号提示后,由线路上拉,提供高电平,一般是3.3V的电压.

6、 时钟芯片开始工作后,其内部各电路会发出各种各样的时钟频率给外部各芯片,在这其中,时钟时钟芯片为CPU提供200MHZ,266MHZ,333MHZ等频率的时钟信号.

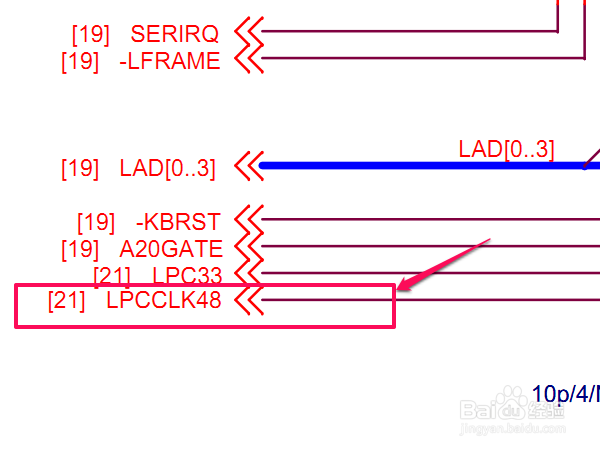

8、 时钟芯片为主板上的IO芯片提供48MHZ和33MHZ的时钟信号,使得IO芯片得到进一步工作,让其它与桥芯片或CPU进行数据传输.
